Creer un graphique a partir de donnees locales

Pour afficher un graphique en barres du PIB par region sur mon site, je dois creer une source de donnees manuelle dans Sources puis configurer le graphique dans le Builder, afin d'obtenir un code HTML copier-coller integrable dans n'importe quelle page web.

Etape 1 — Ouvrir la page Sources

Naviguez vers Sources depuis le menu. La page affiche les connexions existantes (Grist, API) et les sources sauvegardees. Cliquez sur "Creer une source manuelle".

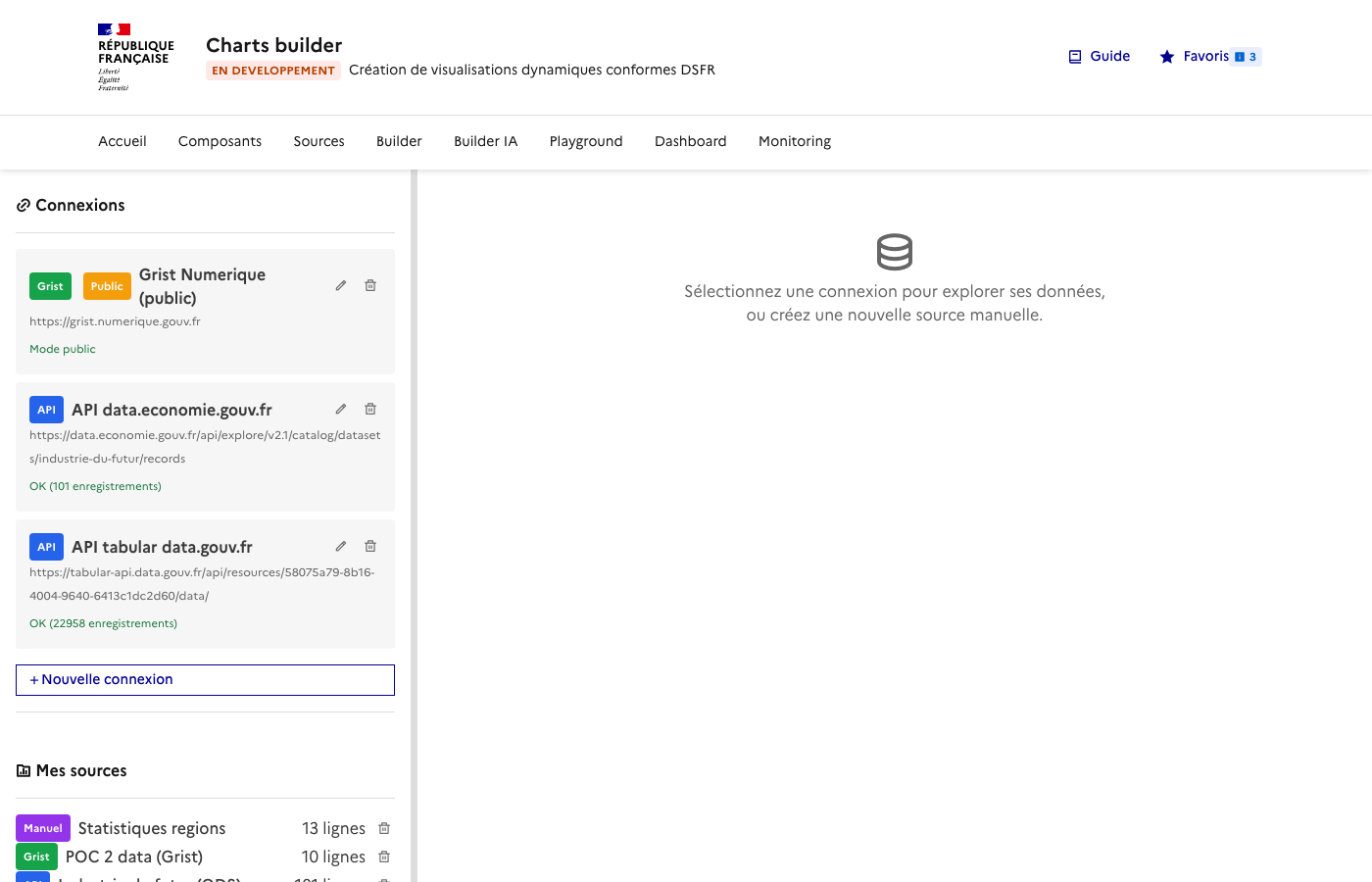

Page Sources — vue d'ensemble

Etape 2 — Saisir les donnees

La modale de creation s'ouvre avec trois modes de saisie : Tableau (saisie directe), JSON (coller du JSON) ou CSV (importer un fichier).

  1. Donnez un nom a la source (ex: "Statistiques regions")
  2. Remplissez le tableau avec vos donnees
  3. Cliquez sur Sauvegarder

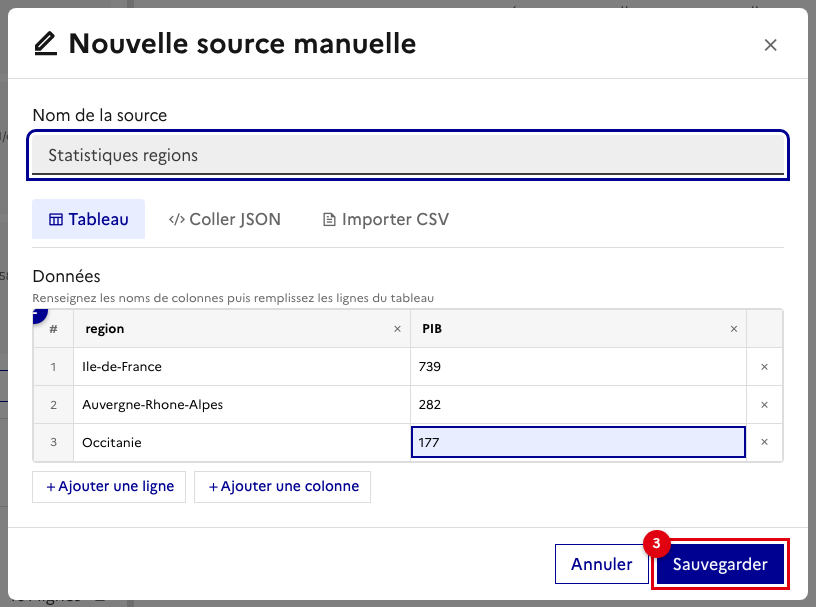

Modale de source manuelle

Etape 3 — Ouvrir le Builder et charger la source

Naviguez vers le Builder. Dans l'etape 1 "Source de donnees", selectionnez votre source dans la dropdown puis cliquez sur Charger. Les champs disponibles apparaissent dans les selecteurs.

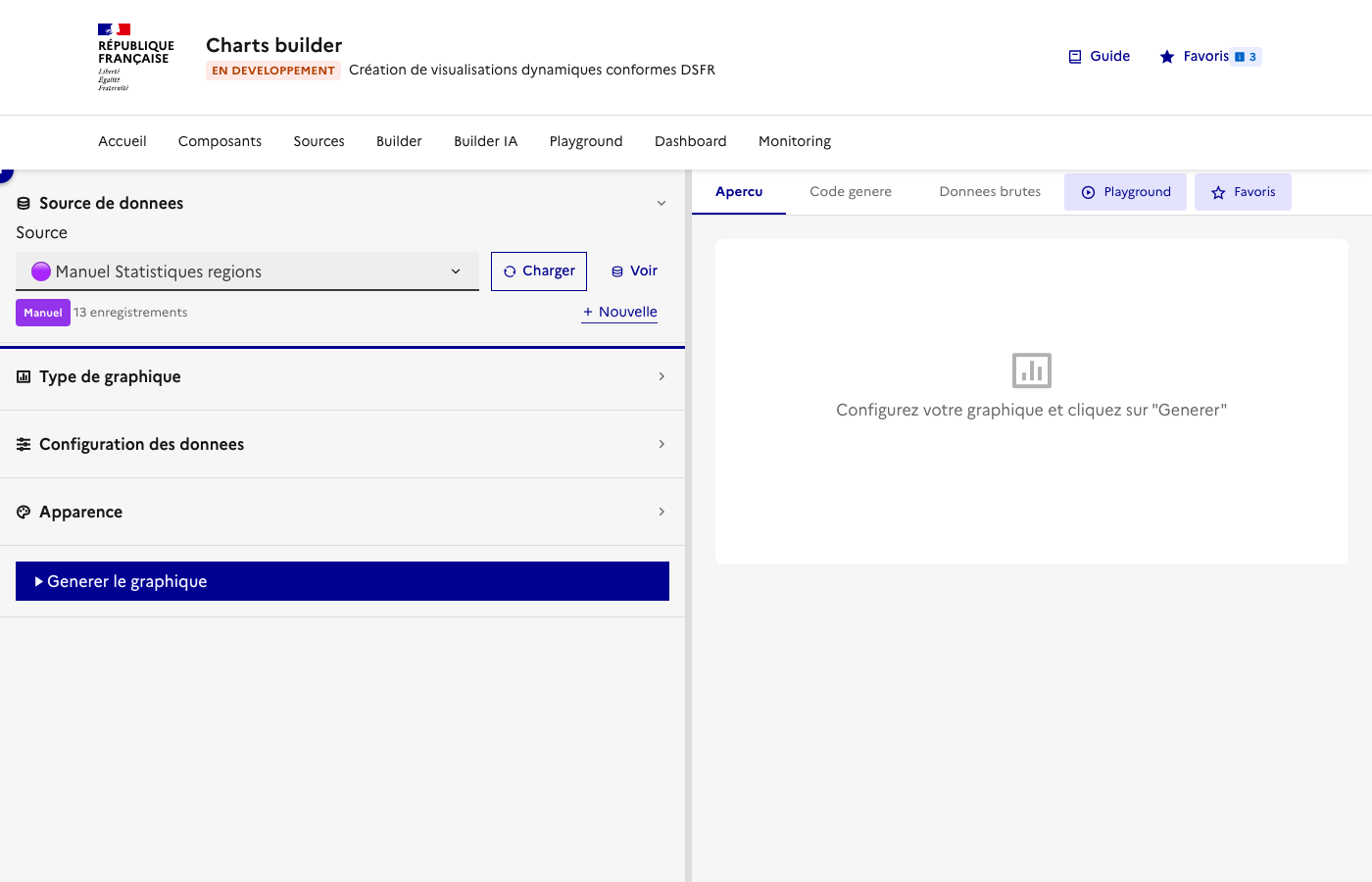

Builder — source chargee

Etape 4 — Choisir le type de graphique

L'etape 2 propose une grille de 11 types de graphiques : barres, lignes, camembert, radar, carte, KPI, tableau, etc. Cliquez sur le type souhaite (ici Barres).

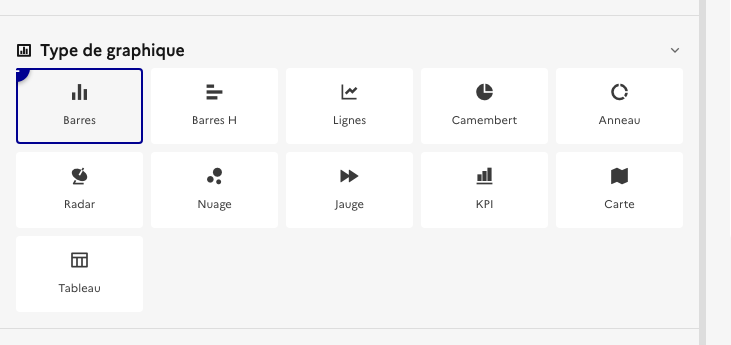

Builder — choix du type

Etape 5 — Configurer et generer

Completez la configuration :

  • Axe X : le champ de categorie (ex: region)
  • Axe Y : le champ numerique (ex: PIB)
  • Agregation : moyenne, somme, comptage, min, max
  • Titre et sous-titre dans l'onglet Apparence

Puis cliquez sur Generer le graphique.

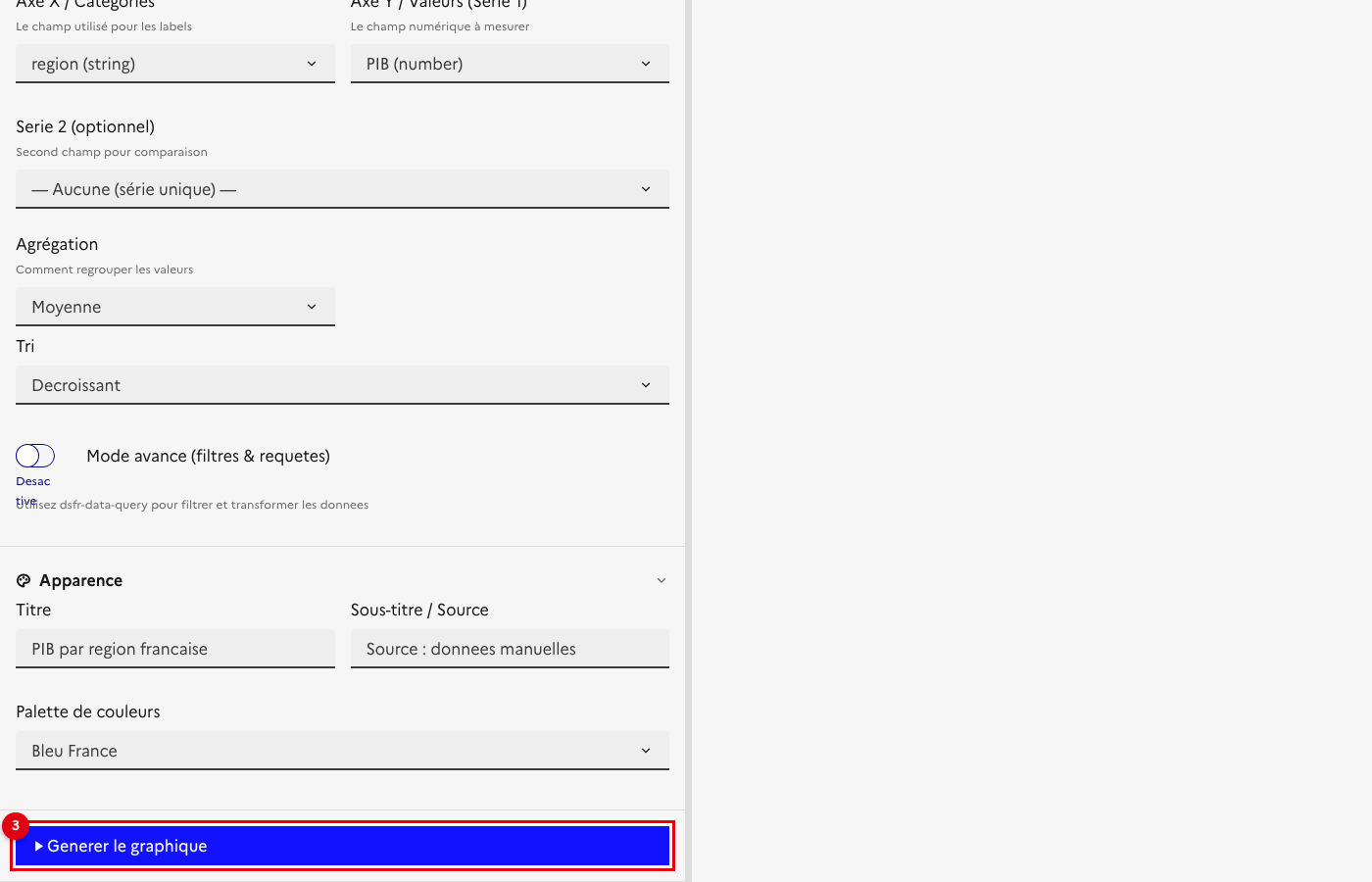

Builder — configuration complete

Etape 6 — Copier le code genere

Basculez sur l'onglet Code genere dans le panneau de droite. Le code HTML complet est affiche, pret a etre copie. Cliquez sur Copier le code pour l'integrer dans votre page.

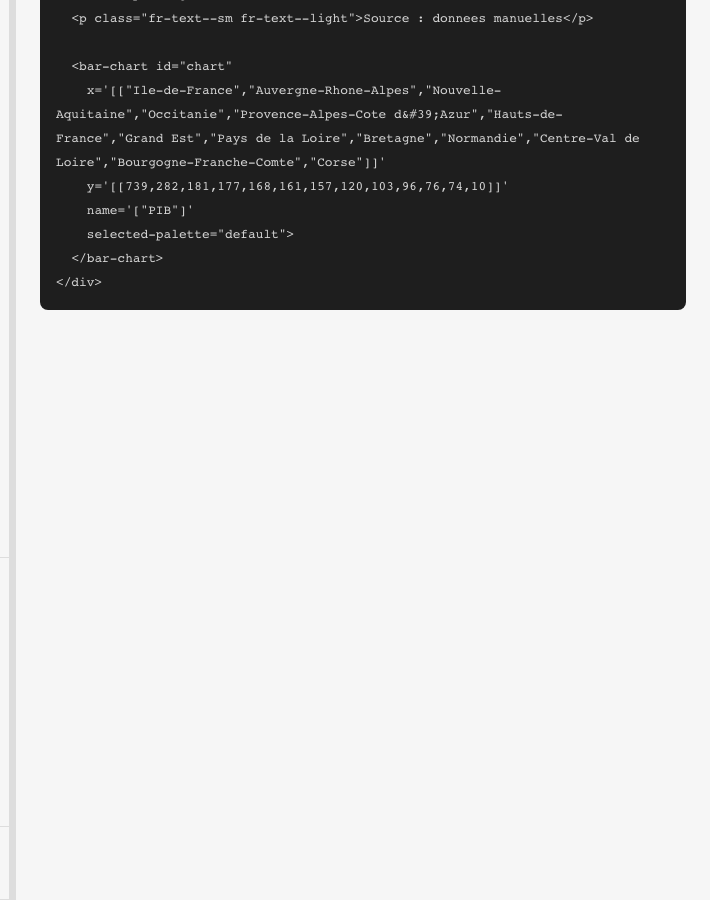

Builder — code genere

Le code genere est autonome : il inclut les balises DSFR Chart (<bar-chart>, <line-chart>, etc.) avec les donnees en attributs, ainsi que les liens vers les CSS et JS necessaires.

Creer un graphique dynamique depuis Grist

Pour afficher un graphique alimente en temps reel par une table Grist, je dois connecter mon instance Grist dans Sources puis generer un graphique en mode dynamique dans le Builder, afin d'obtenir un widget HTML qui se met a jour automatiquement depuis Grist.

Etape 1 — Creer une connexion Grist

Dans Sources, cliquez sur Nouvelle connexion. Selectionnez le type Grist et renseignez :

  1. Le nom de la connexion
  2. L'URL du serveur Grist (ex: https://grist.numerique.gouv.fr)
  3. Cochez "Document public" si le document est partage publiquement, sinon entrez votre cle API

Cliquez sur Tester et sauvegarder.

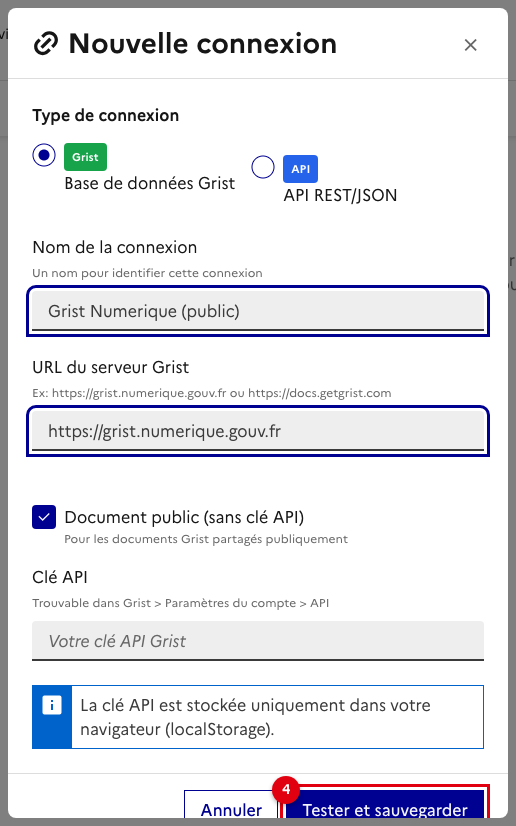

Connexion Grist

Etape 2 — Explorer les donnees Grist

Une fois connecte, cliquez sur la connexion dans la barre laterale. L'explorateur affiche les documents et tables disponibles. L'onglet Apercu permet de previsualiser les donnees.

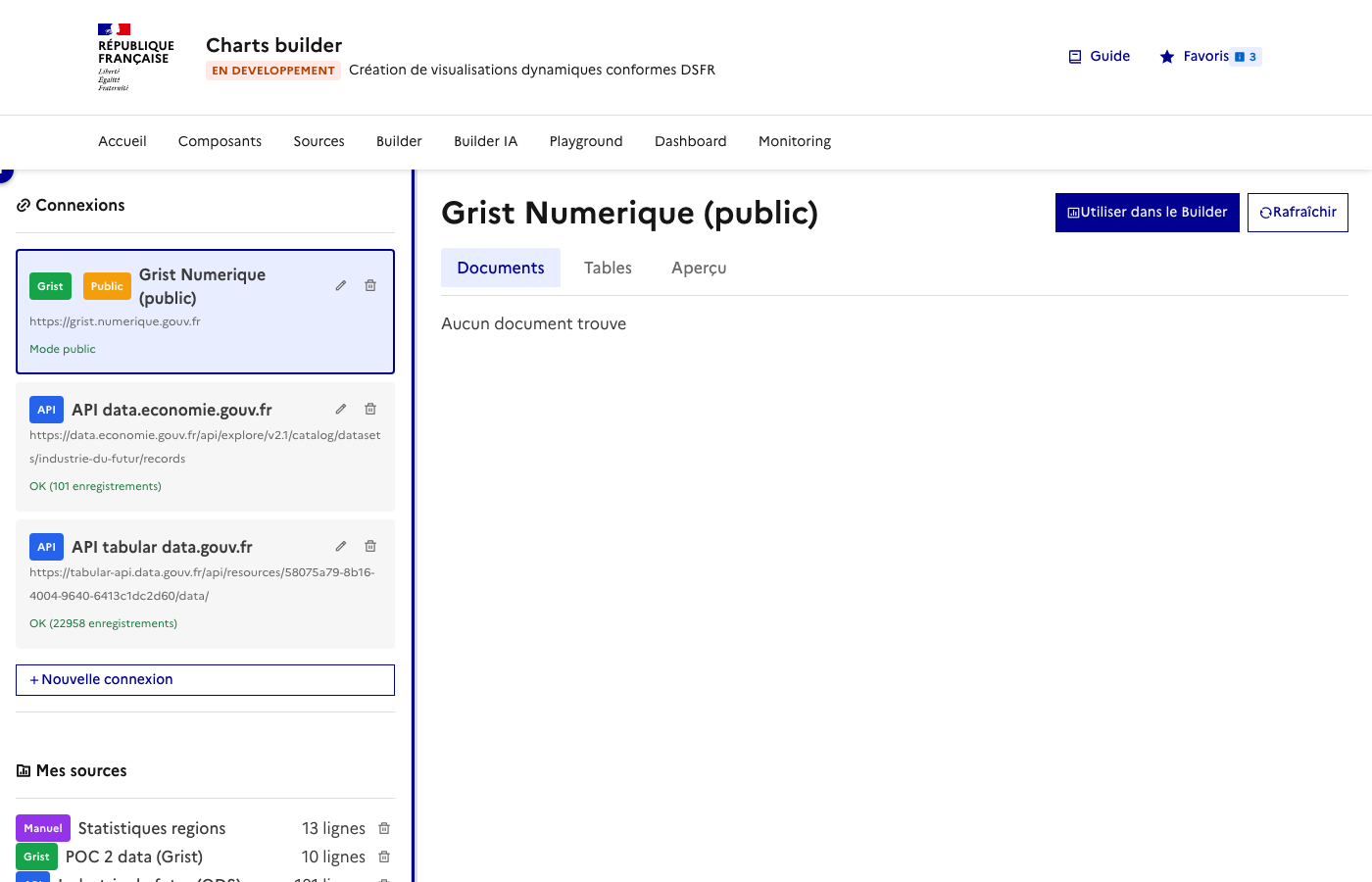

Explorateur Grist

Etape 3 — Activer le mode dynamique dans le Builder

Dans le Builder, selectionnez la source Grist et chargez les champs. Une section supplementaire apparait : Mode de generation. Selectionnez Chargement dynamique pour que le code genere interroge Grist en temps reel.

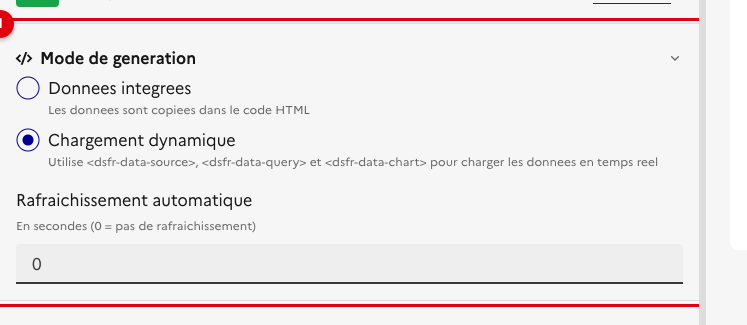

Mode dynamique
  • Donnees integrees : les donnees sont copiees en dur dans le HTML (statique)
  • Chargement dynamique : utilise <dsfr-data-source> + <dsfr-data-query> + <dsfr-data-chart> pour charger les donnees en temps reel

Etape 4 — Code genere avec composants dynamiques

Apres avoir configure et genere le graphique, le code genere contient les Web Components dsfr-data :

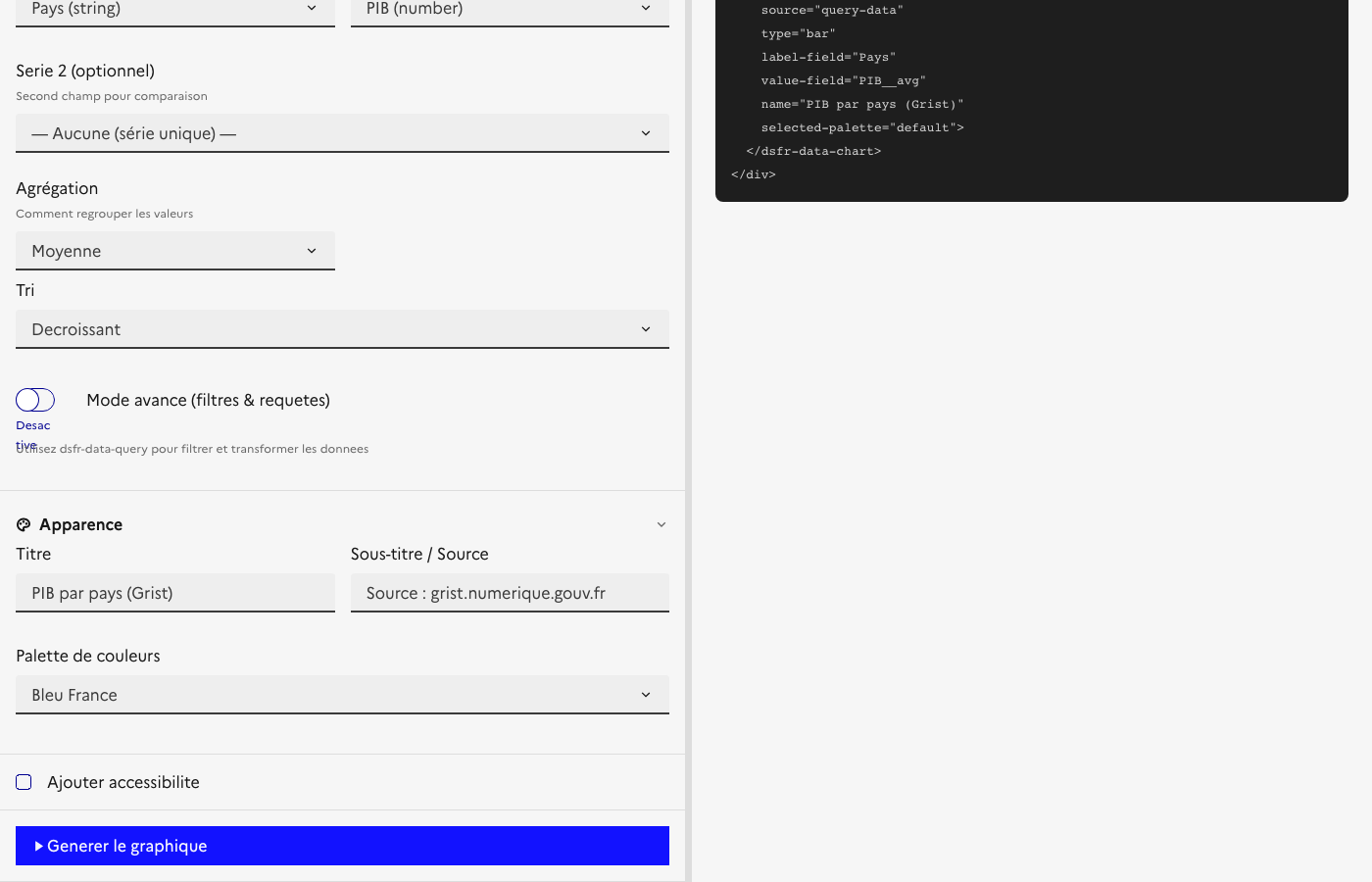

Code dynamique Grist

Le code genere ressemble a :

<dsfr-data-source id="data" url="https://grist.numerique.gouv.fr/api/docs/xxx/tables/yyy/records"
             transform="records"></dsfr-data-source>
<dsfr-data-normalize id="clean" source="data" flatten="fields" trim numeric-auto></dsfr-data-normalize>
<dsfr-data-query id="query-result" source="clean" group-by="Pays" aggregate="PIB:avg" order-by="value:desc"></dsfr-data-query>
<dsfr-data-chart source="query-result" type="bar" label-field="Pays" value-field="PIB"
                 title="PIB par pays"></dsfr-data-chart>

Generer un graphique avec l'IA (Builder IA)

Pour generer rapidement un graphique en decrivant ce que je veux en langage naturel, je dois selectionner une source de donnees puis discuter avec l'assistant Albert IA, afin d'obtenir un graphique et son code sans ecrire de configuration manuelle.

Etape 1 — Charger une source et ouvrir le chat

Dans le Builder IA, selectionnez une source de donnees et cliquez sur Charger. L'interface se compose de deux zones :

  1. Le panneau de configuration et le chat IA a gauche
  2. Le panneau d'apercu, code et donnees a droite

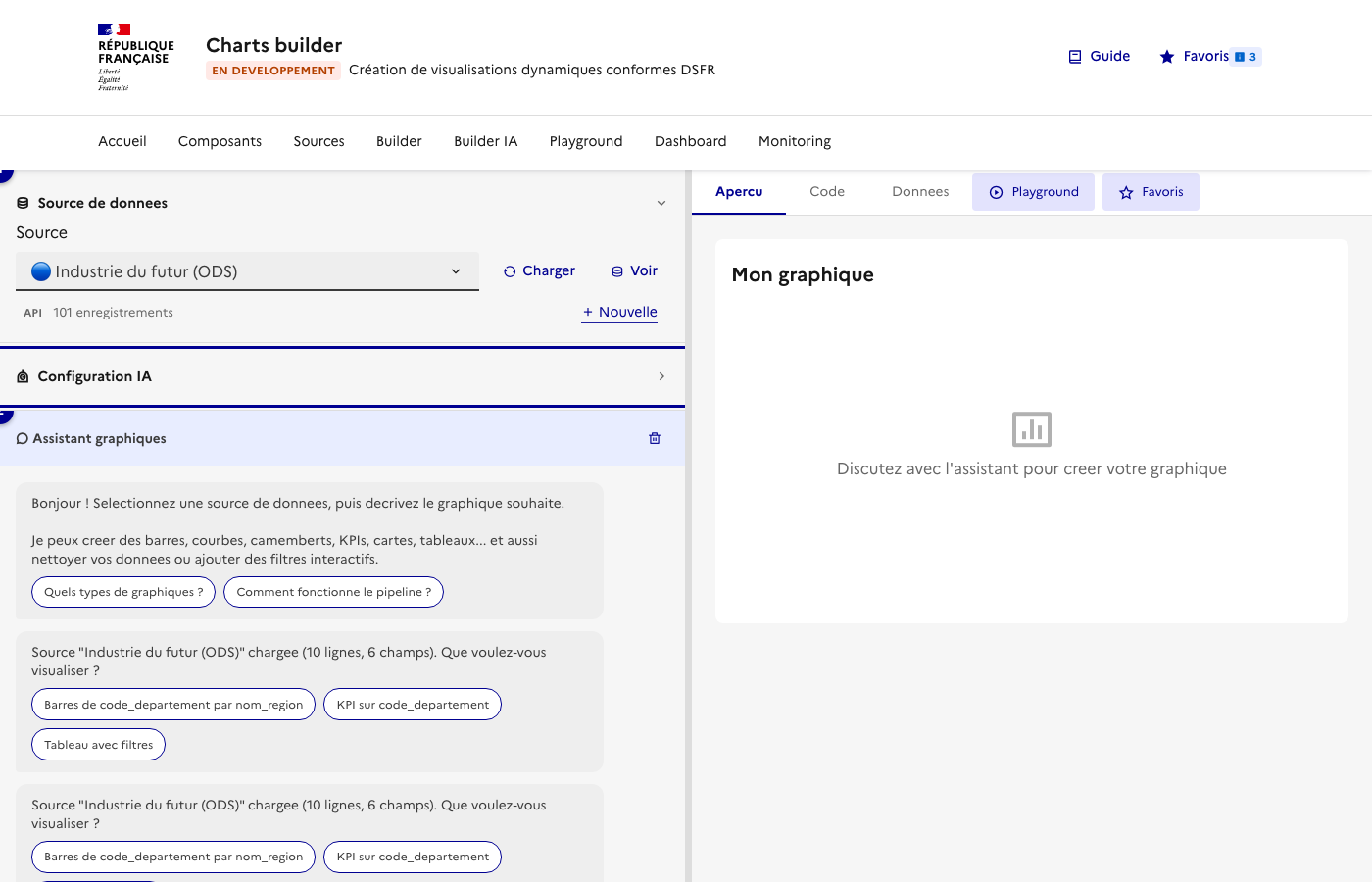

Builder IA — vue d'ensemble

Etape 2 — Decrire le graphique souhaite

Ecrivez dans le chat ce que vous souhaitez, en langage naturel. Par exemple :

"Fais-moi un graphique en barres des beneficiaires par region"

L'IA analyse les champs disponibles dans vos donnees et genere la configuration correspondante. Elle propose ensuite des suggestions pour affiner le resultat.

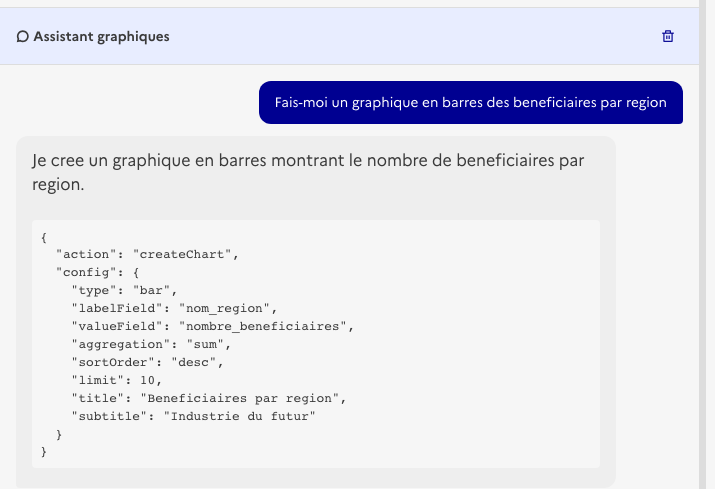

Chat IA

Etape 3 — Iterer et exporter

L'IA repond avec :

  • Le graphique genere dans l'apercu
  • L'action executee (en JSON)
  • Des suggestions pour modifier le graphique ("Passe en camembert", "Filtre sur IDF", etc.)

Vous pouvez continuer la conversation pour ajuster le graphique, puis copier le code depuis l'onglet Code genere.

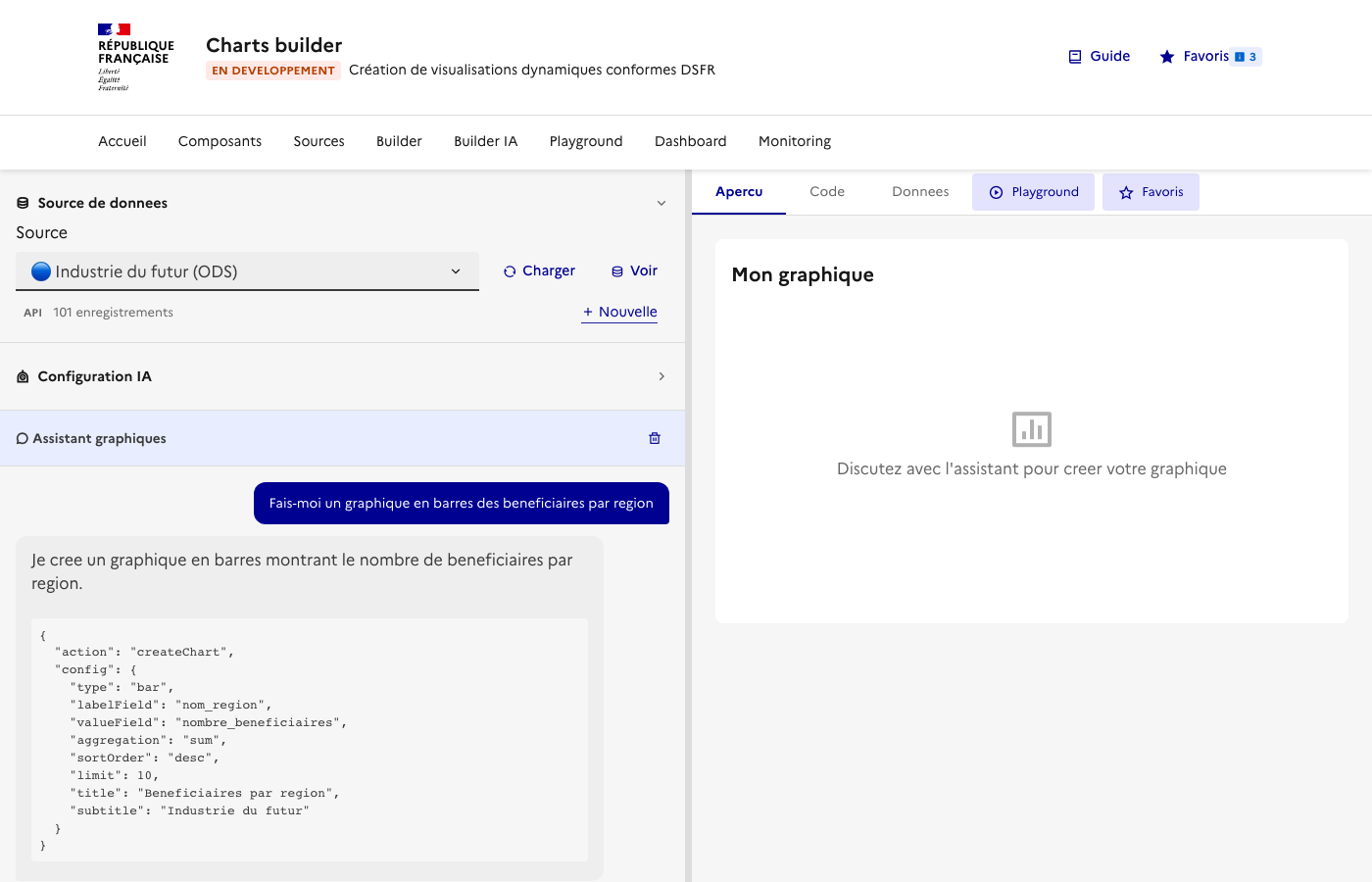

Builder IA — resultat
Note : le Builder IA utilise l'API Albert (IA souveraine de l'Etat). Un token API Albert est necessaire, configurable dans la section "Configuration Albert IA".

Prototyper avec le Playground

Pour tester et modifier du code de composants dsfr-data en temps reel, je dois utiliser le Playground avec ses exemples precharges ou ecrire mon propre code, afin de prototyper rapidement des visualisations avant de les integrer.

Etape 1 — Charger un exemple

Le Playground est un editeur de code split avec un apercu en temps reel. Un selecteur d'exemples propose des modeles classes en 3 categories :

  • Composants dsfr-data : dsfr-data-source + dsfr-data-query + dsfr-data-chart (barres, camembert, lignes), dsfr-data-kpi, dsfr-data-list, dashboard complet
  • DSFR Chart natifs : composants DSFR (barres, lignes, camembert, jauge, radar, carte)

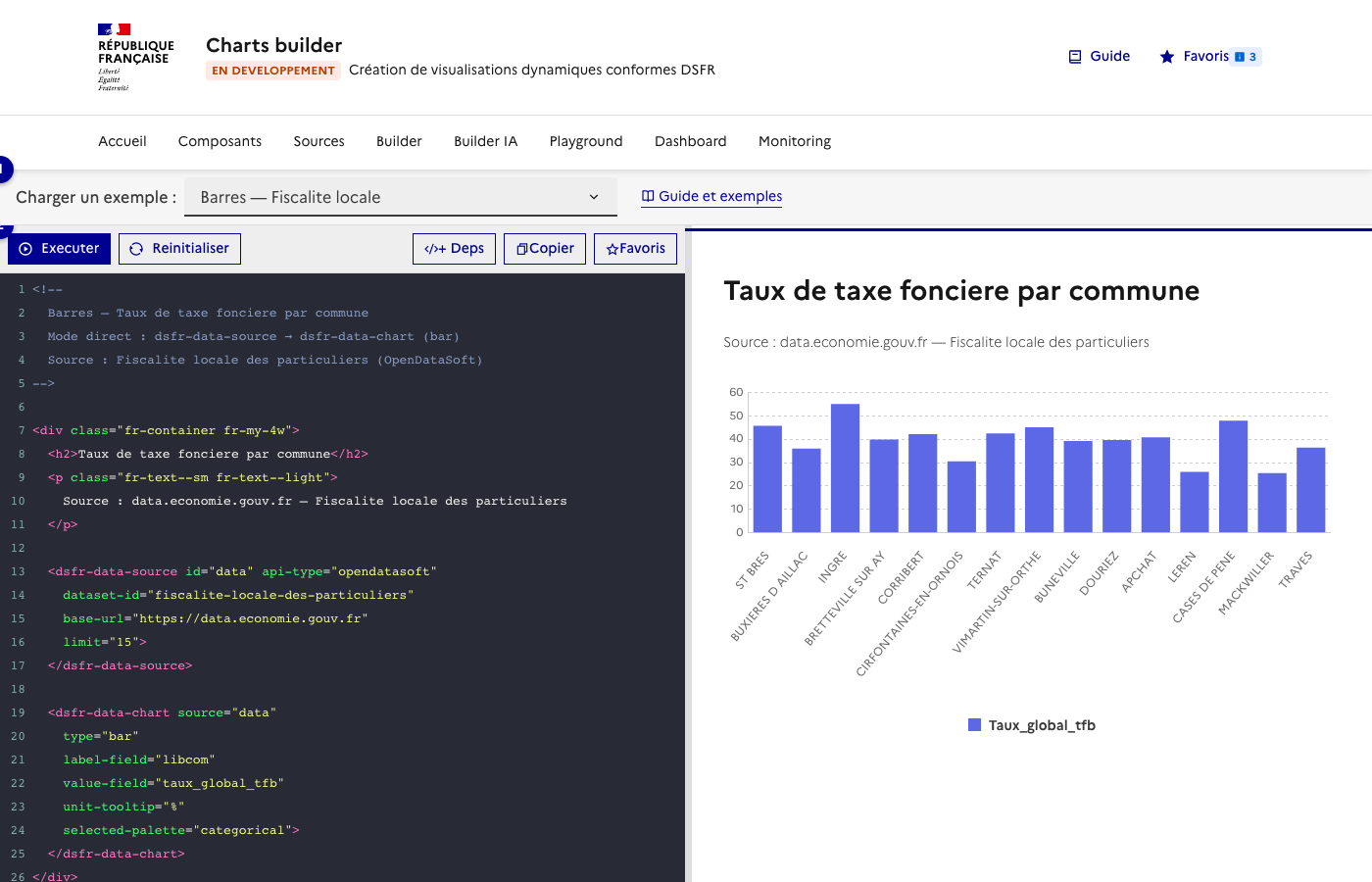

Playground — vue d'ensemble

Etape 2 — Executer et visualiser

Selectionnez un exemple (ici "DSFR Bar Chart") et cliquez sur Executer. Le code a gauche est rendu en temps reel dans l'apercu a droite.

Playground — DSFR Bar Chart

L'exemple ci-dessus charge les prix moyens du controle technique par region depuis l'API data.economie.gouv.fr et les affiche avec un composant <bar-chart> DSFR natif.

Etape 3 — Modifier et sauvegarder

Modifiez le code dans l'editeur (theme Dracula), puis :

  1. Cliquez sur Executer (ou Ctrl+Entree) pour voir le resultat
  2. Cliquez sur Copier pour copier le code
  3. Cliquez sur Favoris pour sauvegarder dans vos favoris

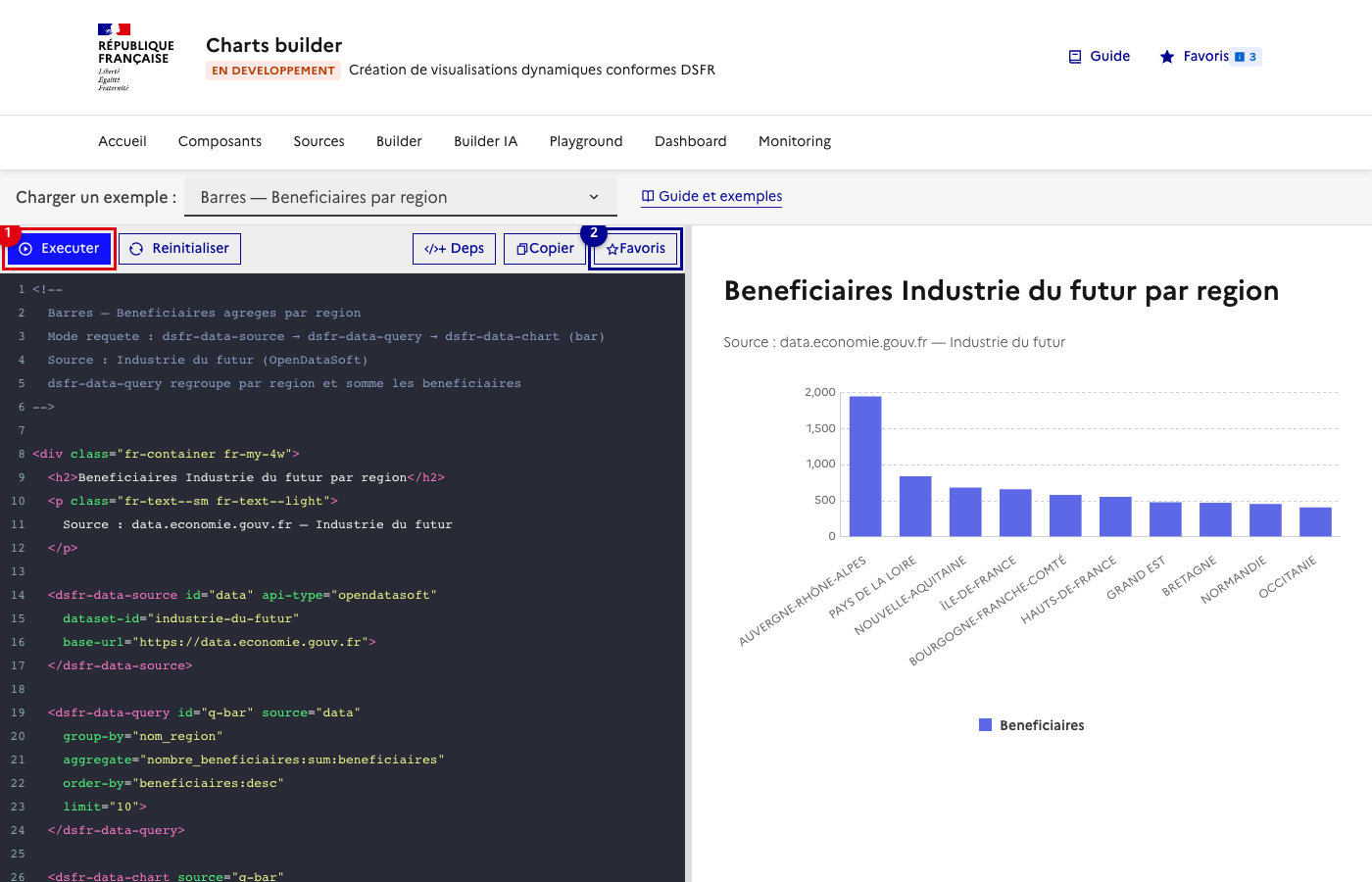

Playground — dashboard dsfr-data

Etape 4 — Tester les composants dsfr-data

L'exemple "dsfr-data-source + dsfr-data-chart" montre comment connecter une source de donnees a un graphique DSFR via les Web Components :

Playground — dsfr-data-source + chart

Composer un tableau de bord

Pour assembler plusieurs visualisations dans un tableau de bord, je dois utiliser l'editeur de Dashboard pour glisser-deposer des widgets et les configurer, afin d'obtenir une page de dashboard exportable en HTML.

Etape 1 — Decouvrir l'editeur de dashboard

Le Dashboard est un editeur visuel avec :

  • A gauche : la bibliotheque de widgets (KPI, Graphique, Tableau, Texte), les favoris sauvegardes, et les reglages de grille
  • Au centre : la grille de placement avec des zones de depot

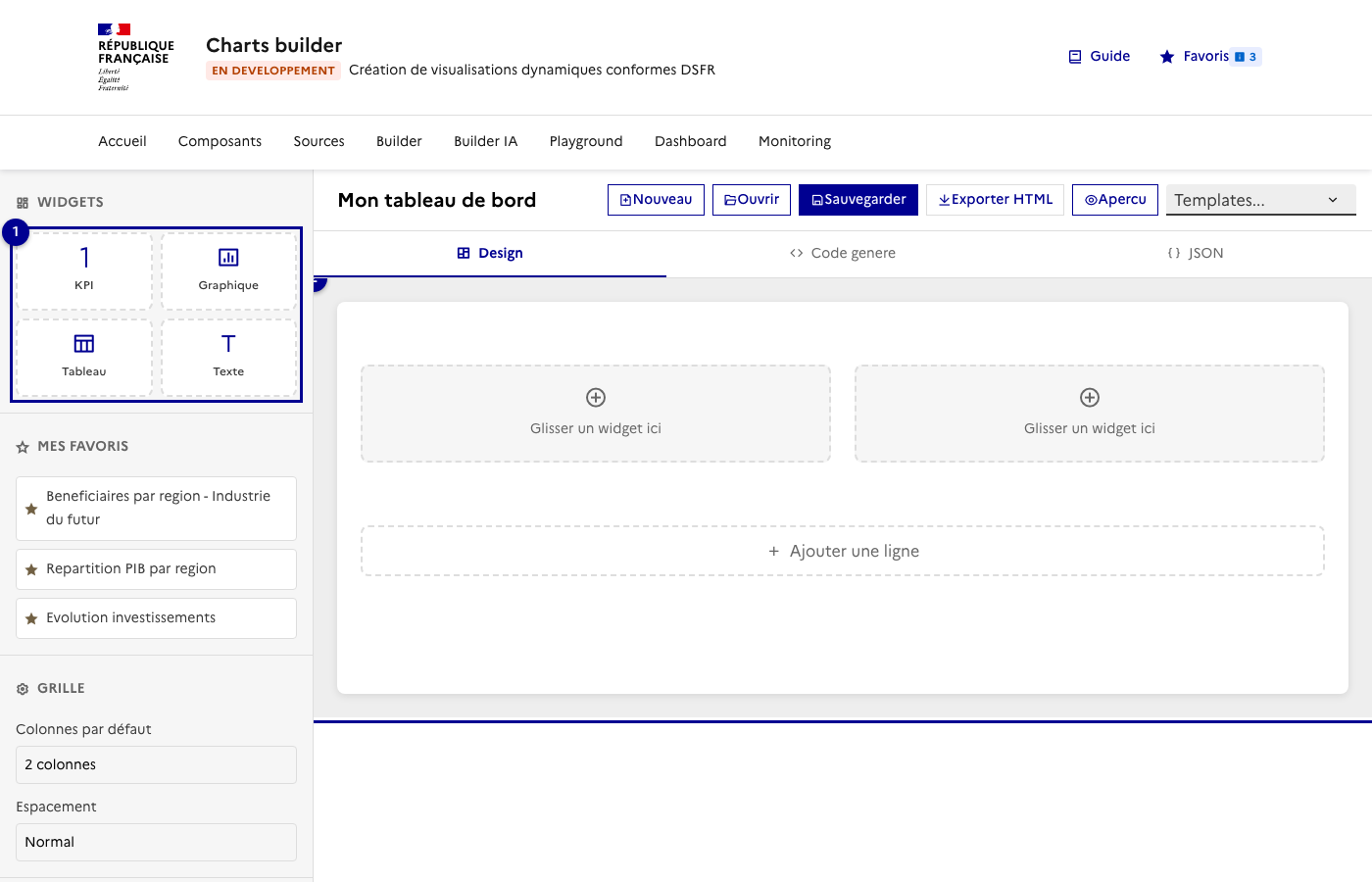

Dashboard — vue d'ensemble

Etape 2 — Placer des widgets

Glissez un widget depuis la bibliotheque ou un favori vers une cellule de la grille. Chaque widget peut etre configure en cliquant dessus.

La barre d'outils permet de :

  • Nouveau / Ouvrir / Sauvegarder un dashboard
  • Exporter HTML : telecharger le dashboard en page HTML autonome
  • Apercu : voir le rendu final dans un navigateur
Dashboard — barre d'outils

Etape 3 — Configurer la grille

La section Grille dans la barre laterale permet d'ajuster :

  • Le nombre de colonnes (1 a 4)
  • L'espacement entre les widgets (Normal ou Sans)

Chaque ligne peut avoir un nombre de colonnes different, permettant des layouts complexes (ex: 3 KPI en ligne 1, 2 graphiques en ligne 2).

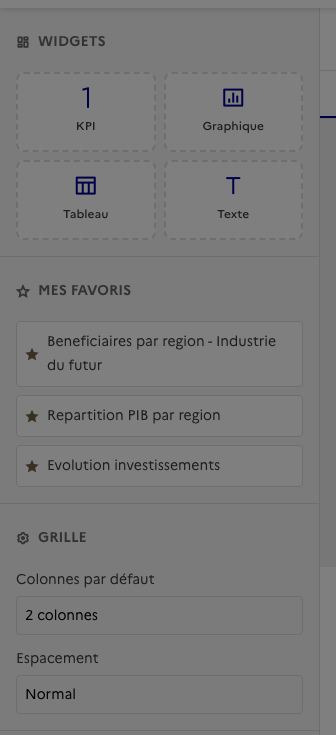

Dashboard — barre laterale

Les onglets Code genere et JSON permettent de recuperer le code HTML ou la configuration JSON du dashboard.

Connecter une API REST externe

Pour afficher des donnees issues d'une API publique (data.economie.gouv.fr, data.gouv.fr, etc.), je dois creer une connexion API dans Sources puis utiliser le Builder pour configurer le graphique, afin de creer un widget qui interroge l'API en temps reel.

Etape 1 — Creer une connexion API

Dans Sources, cliquez sur Nouvelle connexion et selectionnez le type API REST/JSON :

  1. Selectionnez le type API
  2. Entrez l'URL de l'API (ex: https://data.economie.gouv.fr/api/explore/v2.1/catalog/datasets/industrie-du-futur/records)
  3. Indiquez le chemin vers les donnees dans la reponse JSON (ex: results pour OpenDataSoft, data pour tabular-api.data.gouv.fr)
  4. Cliquez sur Tester et sauvegarder

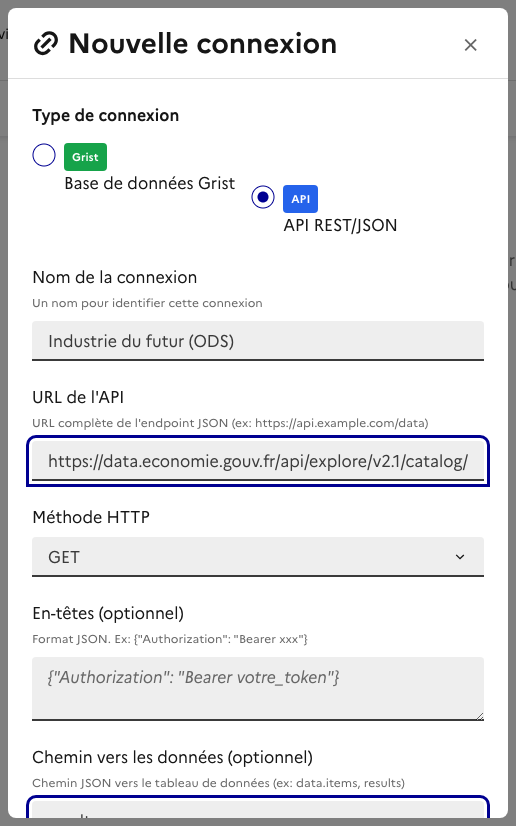

Connexion API
APIs testees :
  • OpenDataSoft : data.economie.gouv.fr (chemin : results)
  • Tabular API : tabular-api.data.gouv.fr (chemin : data)
  • Grist API : grist.numerique.gouv.fr (chemin : records, puis dsfr-data-normalize flatten="fields")

Etape 2 — Generer le graphique

Dans le Builder, selectionnez la source API, choisissez un type de graphique et configurez les champs. Ici, un graphique en lignes des beneficiaires de l'Industrie du futur par region :

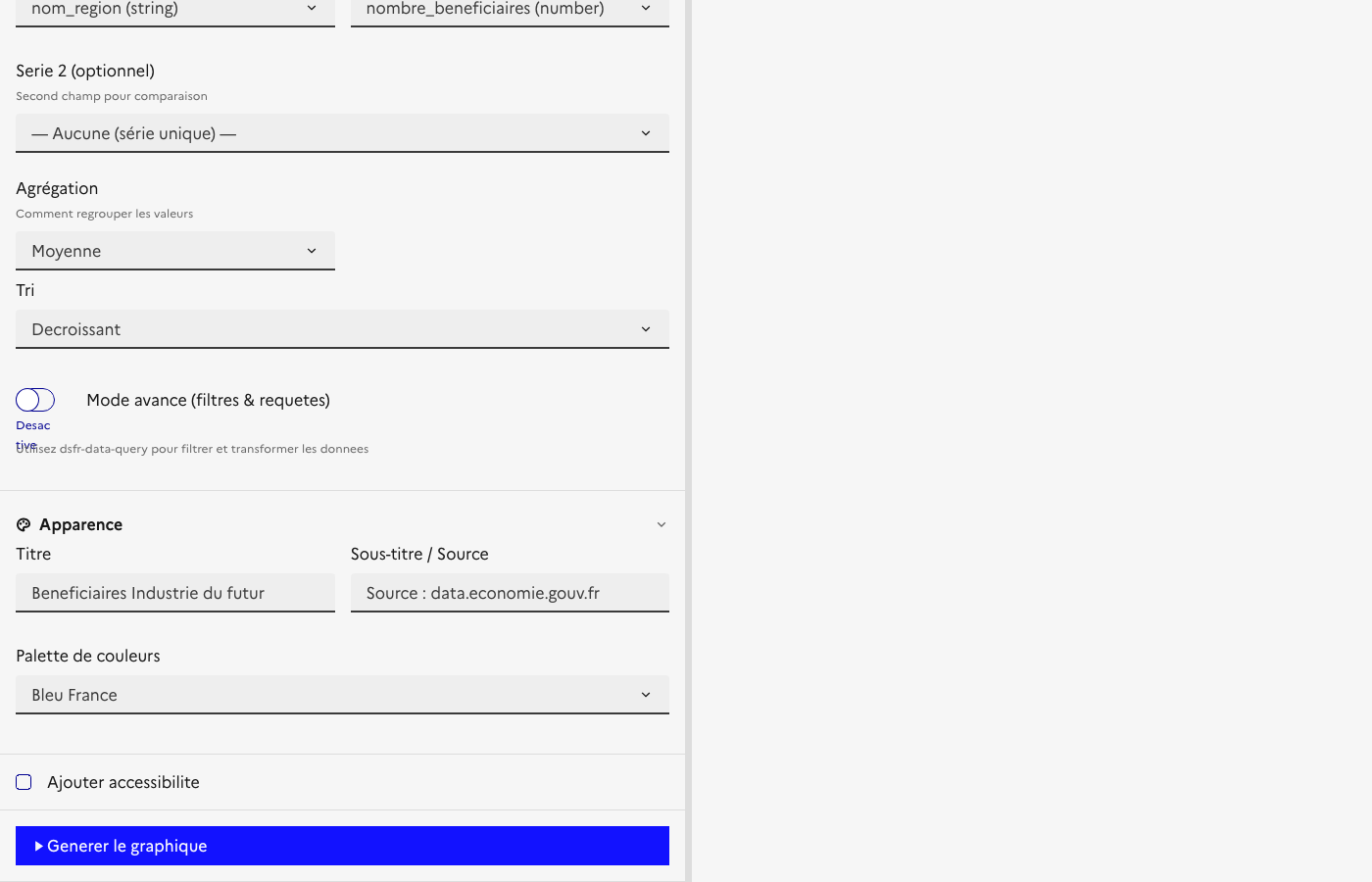

Builder — graphique API

Etape 3 — Recuperer le code

Le code genere inclut soit un fetch direct vers l'API, soit les composants <dsfr-data-source> et <dsfr-data-chart> pour un chargement dynamique.

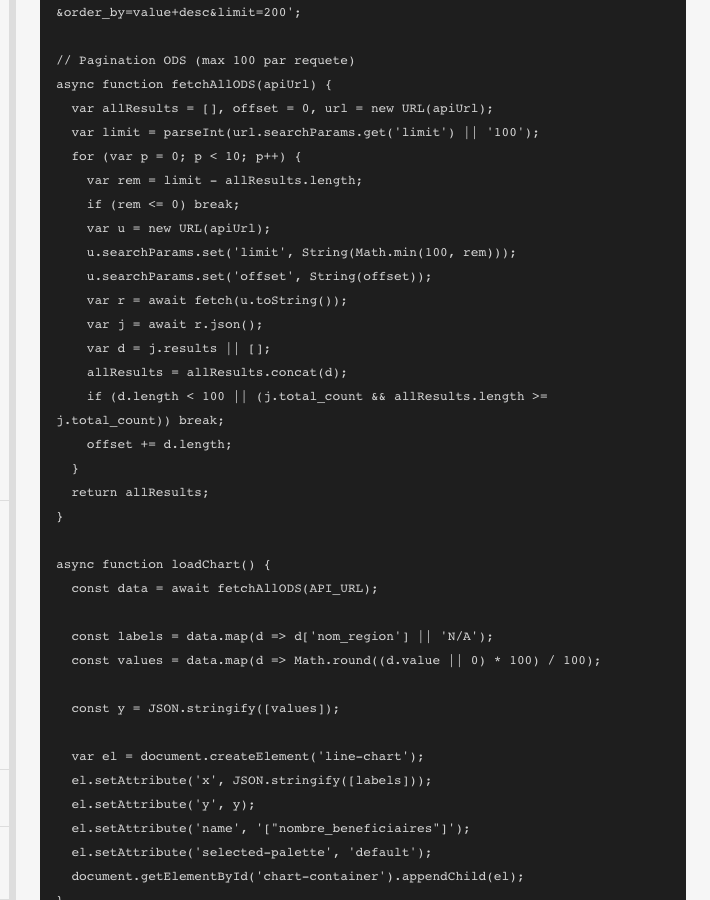

Builder — code API

Suivre les deployements dans le Monitoring

Pour connaitre quels widgets sont deployes et sur quels sites gouvernementaux, je dois consulter la page Monitoring qui agrege les beacons envoyes par les composants, afin d'avoir une vue d'ensemble de l'utilisation en production.

Vue d'ensemble

La page Monitoring affiche automatiquement les donnees collectees par le systeme de beacons. Chaque composant dsfr-data envoie un signal au deploiement, permettant de suivre l'utilisation.

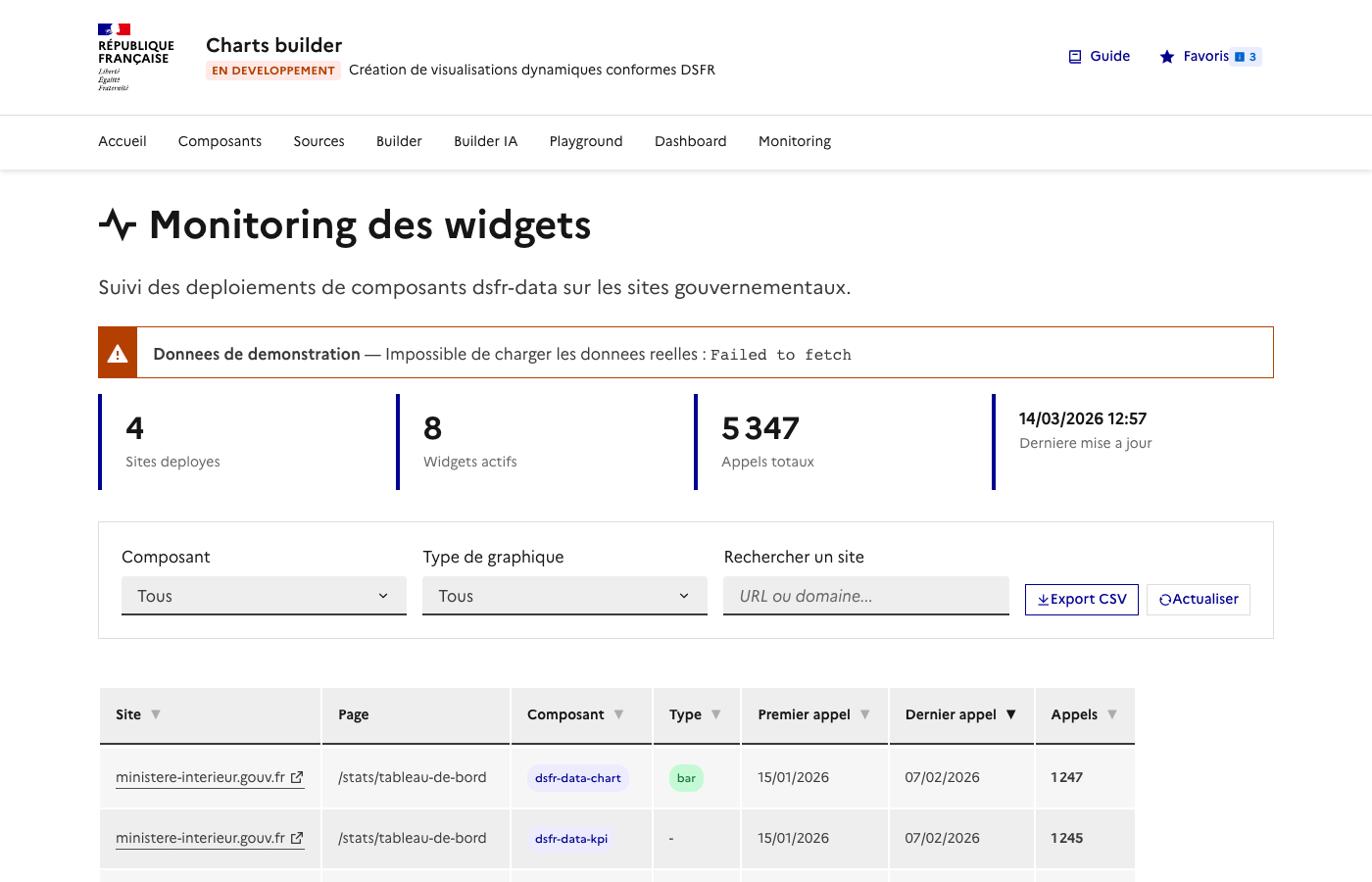

Monitoring — vue d'ensemble

KPIs de suivi

Quatre indicateurs en haut de page resument l'activite :

  • Sites deployes : nombre de domaines uniques utilisant les widgets
  • Widgets actifs : nombre total d'instances de composants
  • Appels totaux : volume cumule de chargements de pages
  • Derniere mise a jour : horodatage de la derniere collecte

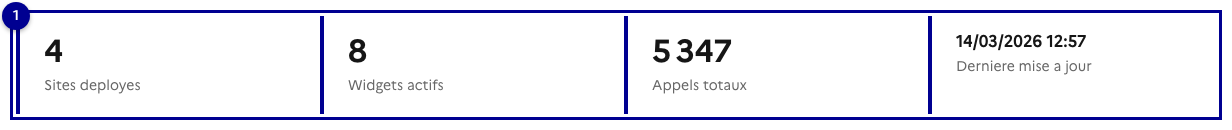

Monitoring — KPIs

Filtrer et exporter

Le tableau detaille liste chaque deploiement avec le site, la page, le composant utilise, le type de graphique, et les dates d'activite. Vous pouvez :

  • Filtrer par composant ou type de graphique
  • Rechercher un domaine specifique
  • Exporter en CSV pour analyse
  • Actualiser pour recharger les donnees

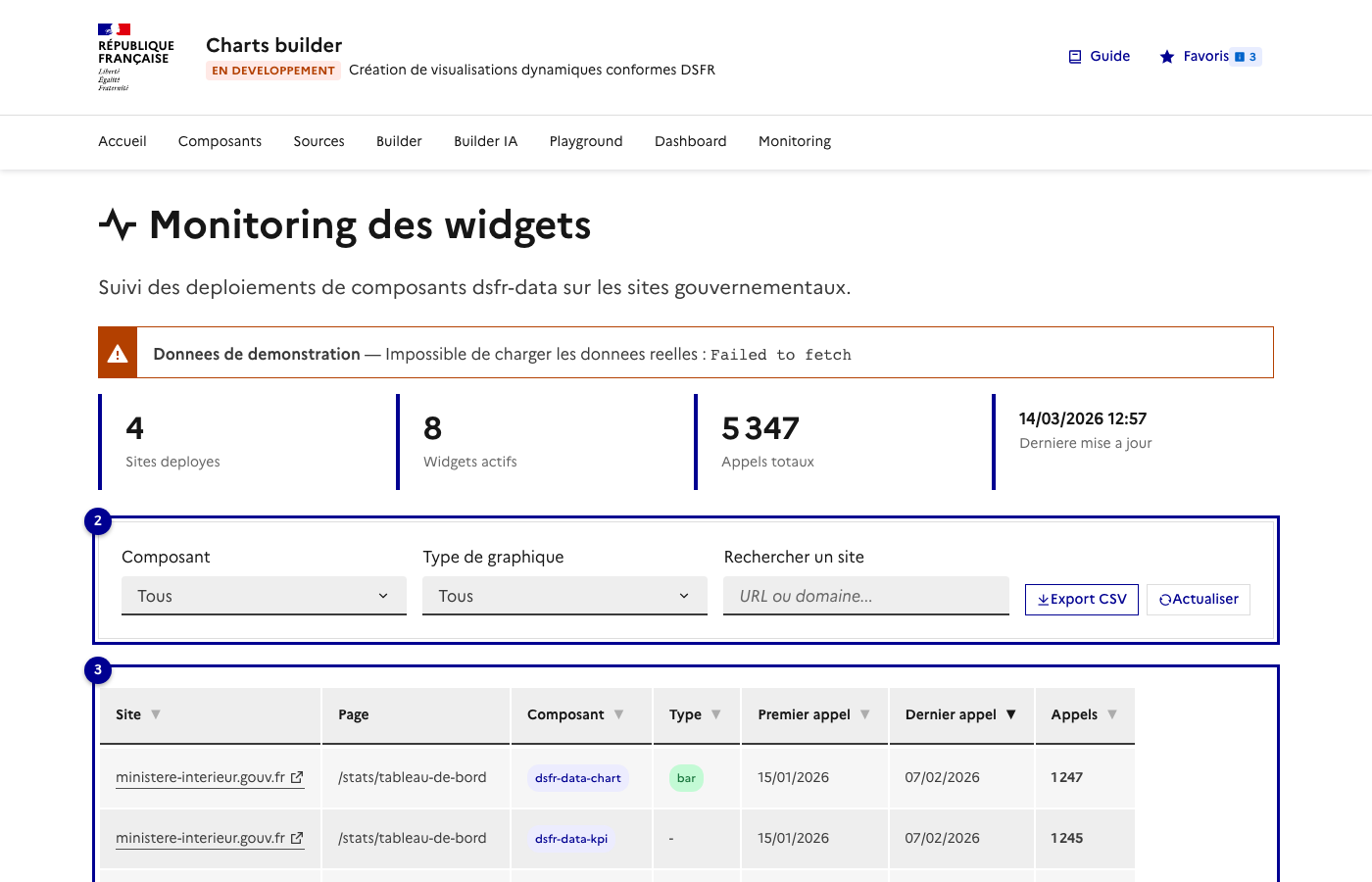

Monitoring — filtres et tableau

Debugger un pipeline avec le Pipeline Helper

Pour comprendre comment les donnees circulent de la source au graphique et identifier ou ca bloque, je dois utiliser le Pipeline Helper qui execute chaque etape du pipeline et montre les donnees intermediaires, afin de debugger et optimiser mes pipelines dsfr-data.

Acceder au Pipeline Helper

Deux points d'entree :

  • Menu principal : cliquez sur "Pipeline" dans la barre de navigation
  • Depuis le Playground : cliquez sur le bouton "Pipeline" dans la toolbar pour importer votre code HTML existant directement dans l'editeur visuel

Construire un pipeline

L'interface se compose de trois zones :

  • Barre d'outils (haut) : boutons pour ajouter des composants — Source, Normalize, Query, Join, Search, Facets, et Sortie
  • Editeur de noeuds (2/3 gauche) : espace de travail Rete.js ou vous glissez et connectez les composants
  • Panneau d'inspection (1/3 droite) : affiche les donnees du noeud selectionne

Pour connecter deux noeuds, cliquez sur un cercle de sortie (droite) et glissez vers un cercle d'entree (gauche).

Configurer une source

Le noeud Source propose deux modes :

  • Source enregistree : selectionnez une source declaree dans l'app Sources — les champs sont auto-remplis
  • Configuration manuelle : renseignez le type API, l'URL de base et le dataset ID

Executer et inspecter

Cliquez sur Executer pour lancer le pipeline. Chaque noeud devient un vrai composant dsfr-data qui s'execute comme en production :

  • Source : affiche tous les champs et un apercu des donnees brutes
  • Normalize : montre les donnees apres nettoyage (types, renommage, trim...)
  • Query : montre les donnees apres group-by, aggregate, filtre, tri
  • Sortie : affiche les donnees finales telles qu'un composant d'affichage les recevrait

Cliquez sur un noeud pour voir dans le panneau de droite : la configuration, les champs disponibles, et un tableau de donnees.

Generer le code

Cliquez sur Code pour ouvrir une modale avec le HTML genere. Vous pouvez le copier ou l'ouvrir directement dans le Playground.

Importer depuis le Playground

Si vous avez deja du code dans le Playground, cliquez sur le bouton "Pipeline" dans la toolbar du Playground. Le code HTML est parse et les composants dsfr-data sont automatiquement recrees dans l'editeur visuel avec leurs attributs pre-remplis et leurs connexions.
